電子標簽揀貨系統
擇捷電子標簽揀貨系統介紹
應用背景
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
上海擇捷電子貨位標簽系統是采用先進電子技術和通訊技術開發而成的倉儲揀貨輔助作業系統，通常使用在現代物流中心貨物分揀環節。借助安裝于貨架上每一個貨位的LED電子標簽取代揀貨單，利用電腦的控制將訂單信息傳輸?shù)诫娮訕撕炛?，引導揀貨人員正確、快速、輕松地完成揀貨工作，揀貨完成后按確認鈕完成揀貨工作。還可以配合語音、看板，報警燈等設備組合形成多種不同的擴展應用。
系統簡介
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
電子標簽揀貨系統簡稱DPS(Digital Picking System）系統（又稱PTL系統,即亮燈揀貨系統），DPS系統是在揀貨操作區中的所有貨架上，為每一種貨物/貨位安裝一個電子標簽，根據訂單清單數據，發出揀貨指令并使貨架上的電子標簽亮燈（閃亮），操作員按照電子標簽所顯示的數量及時、準確、輕松地完成以“件”或“箱”為單位的商品揀貨作業。可廣泛適用于電商、煙草、藥品、日用百貨、電子元件、汽車零配件等行業的揀配過程。

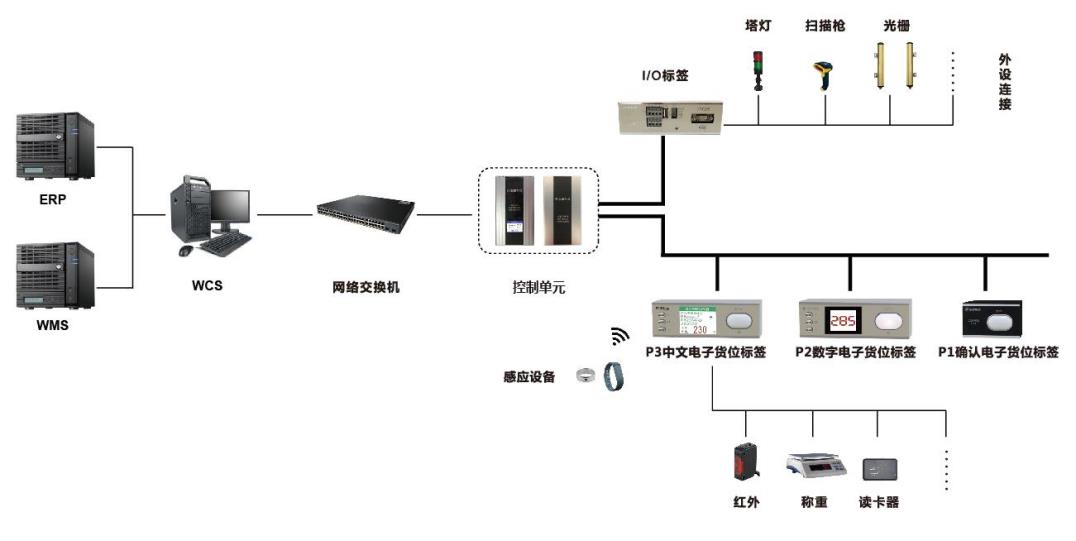

系統架構
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
架構說明
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
● 數據源：ERP系統/WMS系統生成出入庫或訂單數據；
● 控制系統：WCS用于從ERP/WMS下載相應單據，并且可對控制單元進行指令的發送和接收；
● 網絡交換機：由一個接口擴展成多個接口，也稱為網橋；
● 控制單元：由區域電源和區域控制器組成，控制貨位標簽、塔燈等設備 的工作，并可進行信息回傳，實現雙向通訊；
● 貨位標簽：用于顯示物料信息，出入庫數量信息等，并能發出燈光指示；
● I/O標簽：可以連接塔燈、掃碼槍等設備。
● 控制系統：WCS用于從ERP/WMS下載相應單據，并且可對控制單元進行指令的發送和接收；
● 網絡交換機：由一個接口擴展成多個接口，也稱為網橋；
● 控制單元：由區域電源和區域控制器組成，控制貨位標簽、塔燈等設備 的工作，并可進行信息回傳，實現雙向通訊；
● 貨位標簽：用于顯示物料信息，出入庫數量信息等，并能發出燈光指示；
● I/O標簽：可以連接塔燈、掃碼槍等設備。
電子標簽揀貨系統特點
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
電子標簽揀貨的優勢
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
● 利用電子貨位標簽揀貨，可大大加快揀貨速度，提高揀貨的準確率，提高揀貨效率，降低揀貨成本。
● 實現無紙化作業，不需要打印出庫單、分揀單等紙張單據。減少了出庫前單據處理時間，節省紙張。
● 利用電子標簽揀貨，操作簡單可靠，任何人員經過幾分鐘簡單培訓可上崗，降低人員培訓成本。
● 揀貨控制軟件，不僅可實時監控揀貨過程，記錄揀貨狀況，還可以進行實時補貨提示，輔助盤點作業，并且可以和其他系統平臺進行對接。
● 采用中文電子貨位標簽，可顯示商品的詳細信息，品名，規格，庫位號，描述，揀貨數量等，以便工作人員準確無誤及直觀的查看。
● CAN總線架構構建揀貨生產線，所有設備通過通訊穩定的CAN總線與區域控制線連接，區域控制器通過局域網與管理服務器連接，組網結構簡單、穩定可靠。
● 采用有線供電與連接方式（安裝拆卸方便，可靠），工業級穩定性， 充分的供電使標簽可以隨意發揮和拓展功能，讓實際應用變得更高效，產品的拓展性更強。
● 本方案成熟度高，系統內設備功耗低，穩定性強，系統可獨立運行，不依賴于其他系統。充分考慮網絡、主機、操作系統、數據庫等的可靠性和安 全性設計。
● 實現無紙化作業，不需要打印出庫單、分揀單等紙張單據。減少了出庫前單據處理時間，節省紙張。
● 利用電子標簽揀貨，操作簡單可靠，任何人員經過幾分鐘簡單培訓可上崗，降低人員培訓成本。
● 揀貨控制軟件，不僅可實時監控揀貨過程，記錄揀貨狀況，還可以進行實時補貨提示，輔助盤點作業，并且可以和其他系統平臺進行對接。
● 采用中文電子貨位標簽，可顯示商品的詳細信息，品名，規格，庫位號，描述，揀貨數量等，以便工作人員準確無誤及直觀的查看。
● CAN總線架構構建揀貨生產線，所有設備通過通訊穩定的CAN總線與區域控制線連接，區域控制器通過局域網與管理服務器連接，組網結構簡單、穩定可靠。
● 采用有線供電與連接方式（安裝拆卸方便，可靠），工業級穩定性， 充分的供電使標簽可以隨意發揮和拓展功能，讓實際應用變得更高效，產品的拓展性更強。
● 本方案成熟度高，系統內設備功耗低，穩定性強，系統可獨立運行，不依賴于其他系統。充分考慮網絡、主機、操作系統、數據庫等的可靠性和安 全性設計。
主要收益
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
● 系統角度：系統完成后在供應鏈和流通環節更加暢通，流程時間大大縮短，對倉儲各環節實施全過程控制管理。
● 管理角度：可對貨物進行貨位、批次、保質期、配送等等進行實時的把控，是企業的精細化管理的關鍵節點。
● 人力管理角度：企業在內部的人力資源管控更加自如，而且大大降低了公司人力成本和員工培訓成本。
● 工作效率角度：減少商品揀貨過程中的出錯率，減少相應的工作時間，從而使公司的產能得到釋放，使公司的年復合增長率保持在一個較高的水平。
● 管理角度：可對貨物進行貨位、批次、保質期、配送等等進行實時的把控，是企業的精細化管理的關鍵節點。
● 人力管理角度：企業在內部的人力資源管控更加自如，而且大大降低了公司人力成本和員工培訓成本。
● 工作效率角度：減少商品揀貨過程中的出錯率，減少相應的工作時間，從而使公司的產能得到釋放，使公司的年復合增長率保持在一個較高的水平。

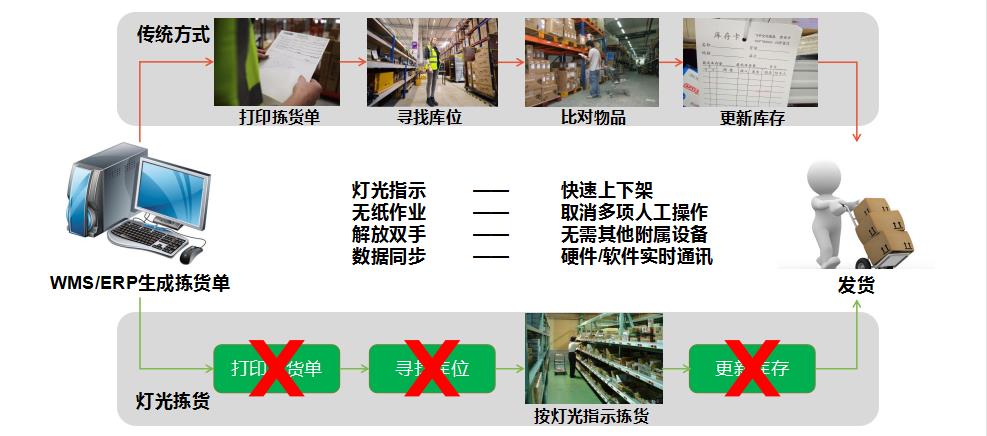

與傳統揀貨對比
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

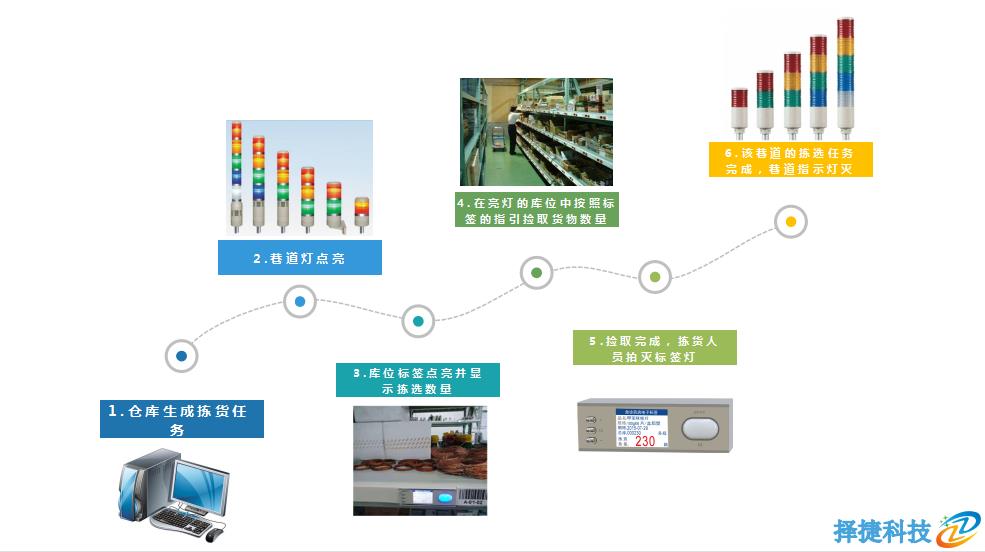

系統操作流程
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
系統功能
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
1、入庫上架：創建入庫任務、進行入庫作業、查看入庫記錄等。
2、揀貨出庫：創建揀貨任務、進行揀貨作業、查看出庫記錄等。
3、倉儲盤點：創建盤點任務、進行盤點作業、查看盤點記錄等。
4、庫存管理：對倉庫信息、貨位信息、庫存物品及數量信息進行管理。
5、人員管理：用于管理和記錄系統用戶和揀貨人員，建立簡單的人員檔案。
6、權限管理：設置人員的不同權限，擁有權限的用戶才能查看和修改相應的信息。
7、預警管理：對庫存物料數量的上下限、物料保質期等進行預警和提醒。
8、基礎信息配置：配置物料類型、名稱、規格等。
2、揀貨出庫：創建揀貨任務、進行揀貨作業、查看出庫記錄等。
3、倉儲盤點：創建盤點任務、進行盤點作業、查看盤點記錄等。
4、庫存管理：對倉庫信息、貨位信息、庫存物品及數量信息進行管理。
5、人員管理：用于管理和記錄系統用戶和揀貨人員，建立簡單的人員檔案。
6、權限管理：設置人員的不同權限，擁有權限的用戶才能查看和修改相應的信息。
7、預警管理：對庫存物料數量的上下限、物料保質期等進行預警和提醒。
8、基礎信息配置：配置物料類型、名稱、規格等。
電子貨位標簽
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
|
●ZJZ3L 電子貨位標簽
2.4寸顯示屏，七色確認燈鍵，可修改和回傳數據，支持數字/英文/漢子顯示。 |
 |
 |
|
●ZJAE3 電子貨位標簽 2.4寸顯示屏，獨立三色燈顯示，，支持數字/英文/漢子顯示。 |
 |
|
|
●ZJZ320 區域直流電源 這是整個標簽系統的電源適配器，輸入 220V交流，輸出 24V直流， 為標簽和控制器以及周邊設備提供電力供應。 |
 |
|
|
●ZJZ630 CAN區域控制器 區域控制器是整個系統實現電子揀貨的核心。通過網口連接到上位機， 接收 WMS/WCS 系統的數據；通過 CAN 總線將 WMS/WCS 系統的數據發送給標簽等外圍設備，實現電子揀貨的功能。 |
 |

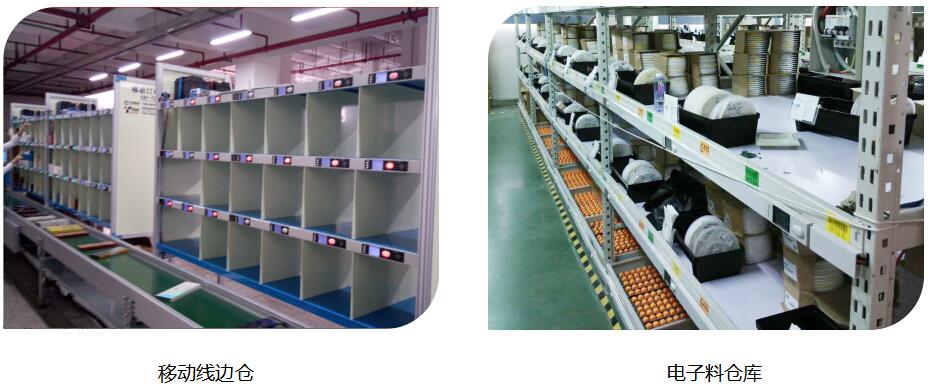

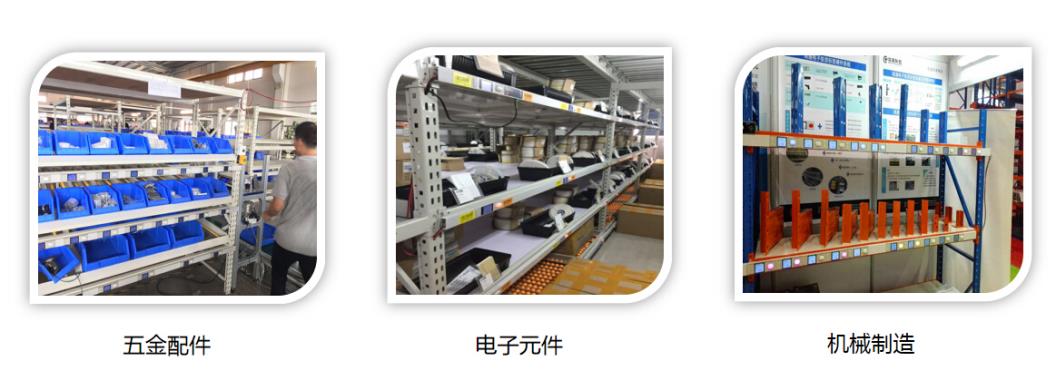

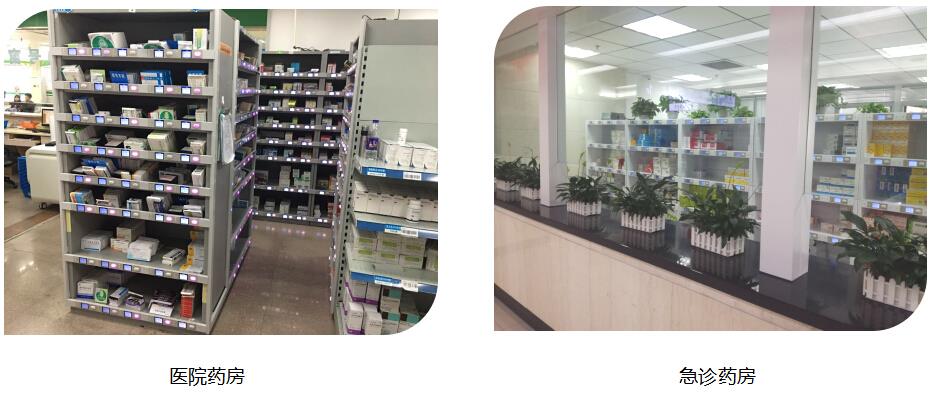

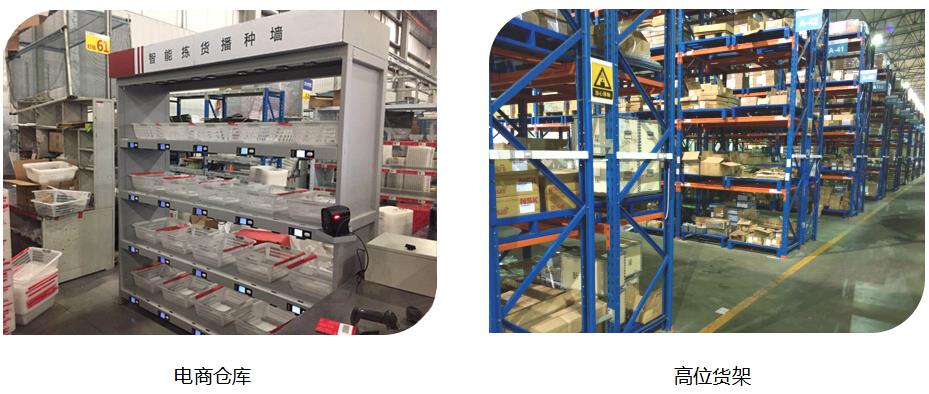

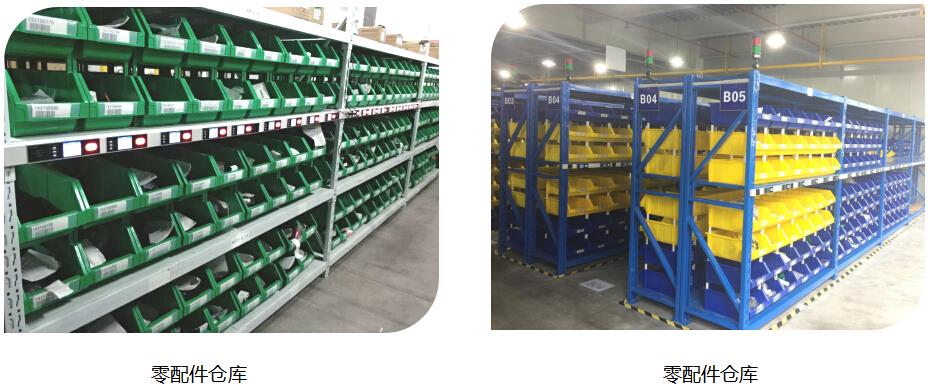

行業應用
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
